Cáp Quang Là Gì?

Đăng ngày: 12/08/2019 16:03
Cáp Quang Là Gì?
    Trong bài này FPT Telecom sẽ trả lời cho quý khách hàng câu hỏi: Cáp Quang là gì và tác dụng của cáp quang đối với việc truyền tín hiệu như thế nào?

Cáp Quang Là Gì? FPT Telecom

Cáp quang là một loại cáp viễn thông được tạo lên từ thuỷ tinh hoặc nhựa và dùng để truyền dẫn tín hiệu ánh sáng.

Cáp quang  dài và mỏng với thành phần của thuỷ tinh trong suốt chỉ bằng 1 sợi tóc. Chúng được sắp xếp trong bó và được gọi là cáp quang, chúng được dùng để truyền tín hiệu ở khoảng cách rất xa. Không giống như cáp đồng truyền tín hiệu bằng tín hiệu diện thì Cáp quang truyền tín hiệu quang nên rất ít bị nhiểu hay suy hao tín hiệu ở tốc độ cao và truyền rất xa.

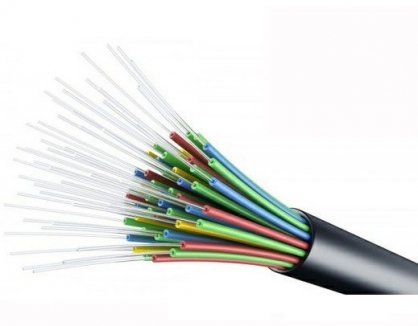

cáp quang

Cấu tạo của Cáp Quang

Cáp quang được cấu tạo theo từng lớp với lớp chính (trung tâm) được cấu tạo từ plastic hoặc Thuỷ tinh trong suốt và được bao phủ một lớp lót nhằm phản chiếu tín hiệu tốt nhất, do đó cáp quang được dùng truyền tín hiệu đi khoảng cách rất xa.

Cáp quang gồm các thành phần sau:

- Core: trung tâm chính là môi trường truyền dẫn tín hiệu.

- Cladding: vật chất bao bọc bên ngoài sợi quang nhằm mục đích phản chiếu tín hiệu trở lại sợi quang chính.

- Buffer coating: lớp phủ dẻo bên ngoài để bảo vệ sợi quang bên trong không bị ẩm ướt hay hỏng.

- Jacket: với hàng trăm hàng ngàng sợi quang được đặt trong bó gọi là Cáp Quang. Jecket là lớp phủ bên ngoài để bảo vệ các bó quang.

Phân loại Cáp Quang:

Cáp quang được phân loại làm hai loại chính là đơn mode và đa mode

Multimode (đa mode):

- Multimode stepped index (chiết suất liên tục): Lõi lớn (100 micron), các tia tạo xung ánh sáng có thể đi theo nhiều đường khác nhau trong lõi: thẳng, zig-zag… tại điểm đến sẽ nhận các chùm tia riêng lẻ, vì vậy xung dễ bị méo dạng.

- Multimode graded index (chiết suất bước): Lõi có chỉ số khúc xạ giảm dần từ trong ra ngoài cladding. Các tia gần trục truyền chậm hơn các tia gần cladding. Các tia theo đường cong thay vì zig-zag. Các chùm tia tại điểm hội tụ, vì vậy xung ít bị méo dạng.

Single mode ( đơn mode):

Lõi nhỏ (8 micron hay nhỏ hơn), hệ số thay đổi khúc xạ thay đổi từ lõi ra cladding ít hơn multimode. Các tia truyền theo phương song song trục. Xung nhận được hội tụ tốt, ít méo dạng.

Ứng dụng:

Đa mode: truyền tải tín hiệu trong khoảng cách ngắn bao gồm:

- Step index: dùng cho khoảng cách ngắn, phổ biến trong các đèn soi trong.

- Graded index: thường dùng trong các mạng LAN.

Single mode: Dùng cho khoảng cách xa hàng nghìn km, phổ biến trong các mạng điện thoại, mạng truyền hình cáp đường kính 8um, truyền xa hàng trăm km mà không cần khuếch đại

Tham khảo thêm > Cáp Quang FPT
